Q. Serial Port 를 이용해서 컨트롤러(R51)와 연결 하는 방법 알려주세요.

A.
* 컨트롤러 측 연결

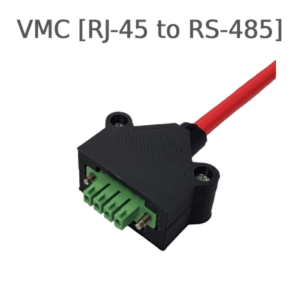

(1) 컨트롤러 뒷면에 [RS-485 to RJ-45 케이블]을 사용하여 녹색 단자에 연결 해줍니다.
(2) 케이블 반대편(RJ-45)을 CamLink 7 뒷면의 컨트롤러 입력 포트(1)에 연결합니다.



* 카메라 측 연결

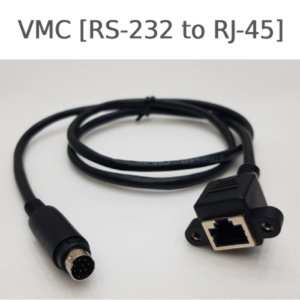

(1) [RS-232 to RJ-45 케이블]를 사용하여 8핀 Mini-DIN 단자를 카메라 뒷면 RS232 포트에 연결합니다.
(2) CamLink 7의 R51 Controller 출력에서 나온 LAN 케이블을 이 케이블의 RJ-45 포트에 꽂아 마무리합니다.

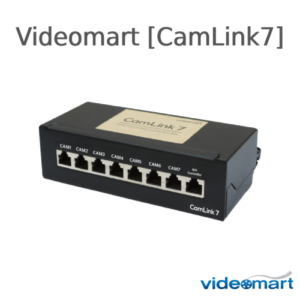

* CamLink 7 분배 및 연장
컨트롤러의 신호를 1번부터 7번 포트로 분배해 주는 패치 패널입니다.



* 컨트롤러 (R51) 설정
컨트롤러 설정 메뉴에서 연결된 카메라의 정보가 위 카메라 설정값과 일치하도록 맞추어 줍니다.
(1) Camera : NO.1 (제어할 카메라 채널 선택)
(2) Protocol : Visca Serial로 설정
(3) Address : 카메라 설정값과 동일하게 입력 (001 또는 002)
(4) BaudRate : 4800으로 설정

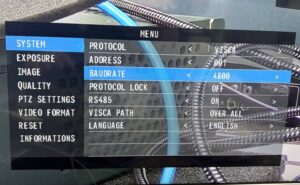

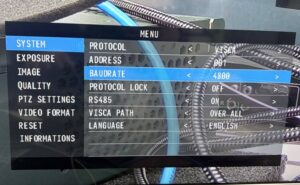

* 카메라 설정
카메라 리모컨을 사용하여 화면에 나오는 메뉴에서 통신 규격을 아래와 같이 설정합니다.
(1) Protocol : Visca로 설정
(2) Address : 카메라 번호에 맞게 설정 (1번 카메라: 001, 2번 카메라: 002)
(3) BaudRate : 4800으로 설정
